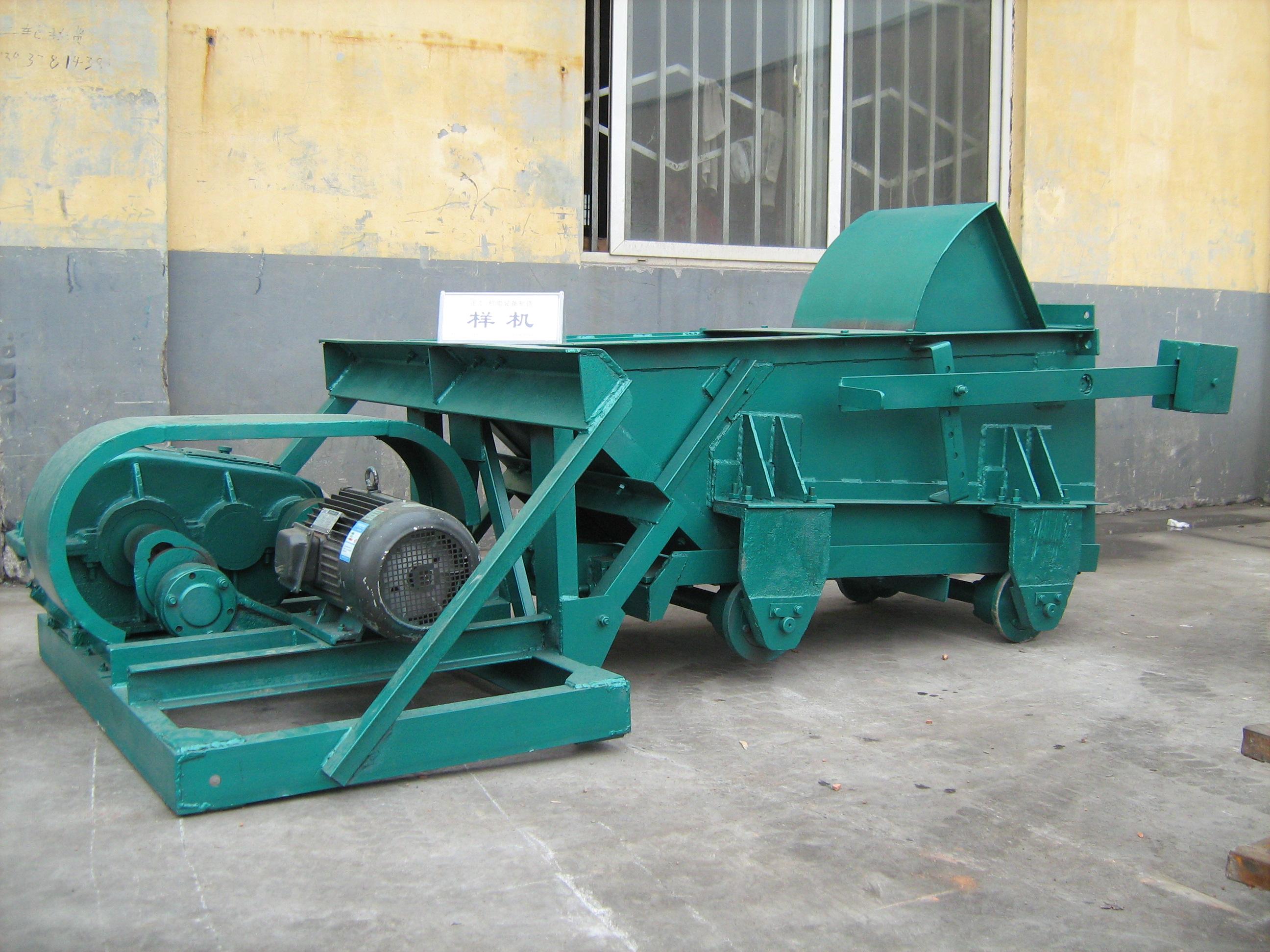

往复式给煤机的主要部件及作用

往复式给煤机由机架、给料槽、传动平台、漏斗、闸门及托轮组成。按结构和用途不同分为:带漏斗和不带漏斗、带闸门和不带闸门、采用防爆电机和不采用防爆电机等多种型式。

往复式给煤机的工作原理:
在煤仓下口设一给料槽,给料槽底板(也称给煤板)为活动式,它安放在托轮上,通过曲臂(或称摇杆、拉杆、连杆)与曲柄连接,曲柄固定在减速器上与电动机相连。当电动机带动减速器转动时,减速器输出轴上的曲柄就带动曲臂使底板在托轮上做往复运动,从而把煤仓内的煤送出煤仓口,装到输送机上。

往复式给煤机的主要部件及作用:
1、给料槽:由两块侧板和底板组成,底板也称给煤板;它们是货载的导向、承载、输送机构。
2、托轮:又叫托辊,是底板的承载及导向机构。
3、曲臂:底板的牵引机构。
4、曲柄:传递动力,带动曲臂使底板做往复运动。在曲柄内装有一偏心盘,曲臂与偏心盘轴相连,通过改变偏心盘轴在曲柄内的位置来调节底板往复运动的行程。
5、减速器:降低速位置,可调节底板的行程。度,增大传动力矩。
6、联轴节:电动机和减速器之间的连接装置,其作用是传递动力。
7、电动机:给煤机的动力源。

往复式给煤机常见故障及处理方法
1、托轮不转原因:轴承损坏、油封损坏进入煤泥。处理方法:更换托轮(成组更换)。将底板吊起固定,卸掉固定托轮一端耳巴,将托轮取下;安新托轮时,先把托轮一端安在未卸掉耳巴上,然后把另一端耳巴安在托轮轴上,抬起托轮及耳巴,把耳巴固定在侧板上。
2、底板端曲臂轴承损坏原因:轴承端盖油封损坏进入煤泥;轴承疲劳损坏。处理方法:先将底板固定,然后拆下曲臂两端连接装置,把曲臂取下;更换轴承后,安装曲臂。
